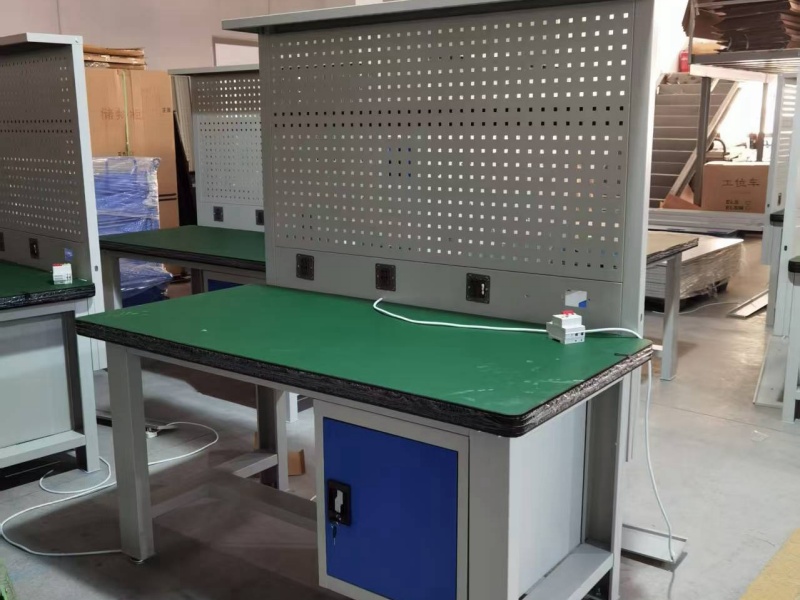

วิธีจัดวางเครื่องมือบนโต๊ะทำงานแผ่นเหล็กแบบมีแผงแขวนเดี่ยว: เกณฑ์การออกแบบและแนวทางการใช้งานจริง - กว่างเอ๋อร์เหม่ย ชิ้น

วิธีจัดวางเครื่องมือบนโต๊ะทำงานแผ่นเหล็กแบบมีแผงแขวนเดี่ยว: เริ่มจากจุดใดก่อน

การจัดการพื้นที่บนโต๊ะทำงานที่ติดตั้งแผงแขวนเพียงด้านเดียว จำเป็นต้องอาศัยการจัดลำดับความถี่การใช้งานและการกระจายน้ำหนักอย่างรอบคอบ เพื่อป้องกันปัญหาพื้นที่ไม่เพียงพอหรือโครงสร้างรับแรงเกินกำหนดในระหว่างการผลิต

1. เกณฑ์การเลือกโครงสร้างพื้นฐานก่อนเริ่มจัดวาง

ก่อนกำหนดตำแหน่งเครื่องมือ ต้องตรวจสอบสเปกโครงสร้างโต๊ะให้ตรงกับภาระงานจริง ข้อมูลทางเทคนิคของโต๊ะทำงานเหล็กแผ่นคุณภาพสูงมักใช้โครงสร้างฐานแบบ C型 ขนาดหน้าตัด 100×50 มม. จากเหล็กแผ่นรีดเย็นหนา 1.5 มม. ซึ่งให้ความมั่นคงสูงเมื่อต้องติดตั้งอุปกรณ์เสริมหรือแขวนเครื่องมือหนัก ท็อปโต๊ะแบบคอมโพสิตมีความหนารวมประมาณ 50 มม. (ประกอบด้วยชั้นเหล็กต้นแบบ ชั้นวัสดุความหนาแน่นสูง และขอบกันกระแทก) รองรับน้ำหนักปฏิบัติการได้สูงถึง 1,000 กก. ต่อตารางเมตร ทำให้สามารถวางเครื่องจักรขนาดเล็กหรือชิ้นงานขนาดใหญ่ไว้ใต้แผงแขวนได้โดยไม่กระทบต่อความเสถียรของระบบแขวน

2. แนวทางการจัดวางเครื่องมือตามหลักยศาสตร์และ 6S

แผงแขวนเดี่ยวมักมีความกว้างมาตรฐาน 500 มม. ซึ่งเหมาะสำหรับการจัดการเครื่องมือที่ใช้บ่อยที่สุด (High-frequency items) ควรแบ่งโซนการจัดวางดังนี้:

• โซนเข้าถึงง่าย (Reach Zone):*
• จัดวางเครื่องมือที่มีขนาดกะทัดรัดและใช้งานทุกวันไว้บริเวณระดับสายตาถึงระดับอก (สูงประมาณ 80–140 ซม. จากท็อปโต๊ะ) เพื่อลดการก้มเงยและเพิ่มความเร็วในการทำงาน
• การจัดการด้วยรูมาตรฐาน:*
• ระบบแผงแขวนแบบรูสี่เหลี่ยมมาตรฐาน 500 มม. รองรับการขยายฟังก์ชันและการจัดการแบบ Visual Management ได้อย่างยืดหยุ่น สามารถเปลี่ยนที่ค้ำหรือตะขอได้ตามรูปทรงเครื่องมือ โดยแต่ละช่องรับน้ำหนักได้ประมาณ 10 กก. ต่อจุดยึด
• การผสานกับลิ้นชักและตู้เก็บของ:*
• หากแผงแขวนเดี่ยวไม่สามารถรองรับปริมาณเครื่องมือทั้งหมดได้ ให้จัดสรรเครื่องมือที่มีน้ำหนักมากหรือใช้งานน้อยลงไปที่ลิ้นชักด้านล่าง หรือคู่กับ ตู้เก็บของแบบแผ่นแขวน สำหรับจัดเก็บวัสดุสำรองและอุปกรณ์เฉพาะทาง

3. ข้อจำกัดและข้อควรระวังในการติดตั้ง

การใช้แผงแขวนเดี่ยวมีขอบเขตการรับน้ำหนักและพื้นที่จำกัดที่ผู้วางแผนสถานีงานต้องคำนึงถึง:

• การกระจายน้ำหนัก:*
• ห้ามแขวนเครื่องมือที่มีจุดศูนย์ถ่วงต่ำหรือมีน้ำหนักกระจุกตัวเกินไปบนจุดยึดเดียว ควรกระจายโหลดไปตามแนวยาวของแผงและยึดตรึงกับโครงเหล็กหลักโดยตรง
• ความสูงและระยะห่าง:*
• การติดตั้งอุปกรณ์เพิ่มเติม เช่น ไฟ LED หรือชั้นวางรอง ต้องคำนวณระยะห่างไม่ให้บดบังพื้นที่ทำงานบนท็อปโต๊ะ และต้องไม่รบกวนการเปิด-ปิดลิ้นชักหรือบานประตูข้างเคียง
• การขยายระบบ:*
• เมื่อความต้องการจัดเก็บเพิ่มขึ้น beyond ความจุของแผงเดี่ยว ทางออกที่เหมาะสมคือการเพิ่ม โตทำงานเหล็กแผ่นพร้อมปากกาจับ หรือปรับไปใช้ระบบตู้เก็บของแยกต่างหากแทนการพยายามขยายแผงเดิมซึ่งอาจส่งผลต่อความปลอดภัยของโครงสร้าง

4. ขั้นตอนการประเมินและนำไปปฏิบัติ

1. ทำบัญชีรายการเครื่องมือและวัดขนาดจริง
2. คำนวณความถี่การใช้งานและจัดกลุ่มตามโซน Reach Zone
3. ตรวจสอบสเปกจุดยึดแผงแขวนและน้ำหนักสูงสุดต่อช่อง
4. วางแผนผัง 2 มิติบนกระดาษหรือซอฟต์แวร์ก่อนสั่งซื้อ
5. ดำเนินการติดตั้งโดยทีมช่างผู้เชี่ยวชาญเพื่อตรวจสอบความตรงระดับและความมั่นคงของโครง

การออกแบบสถานีงานที่มีประสิทธิภาพไม่ได้ขึ้นอยู่กับจำนวนแผงแขวน แต่อยู่ที่การวางแผนพื้นที่ให้สอดคล้องกับกระบวนการผลิตจริง การปรึกษาผู้เชี่ยวชาญด้านการออกแบบสถานีงานจะช่วยลดความเสี่ยงจากการจัดวางผิดพลาด และรับประกันว่าอุปกรณ์จะตอบสนองมาตรฐาน 6S และความปลอดภัยในโรงงานได้อย่างยั่งยืน
