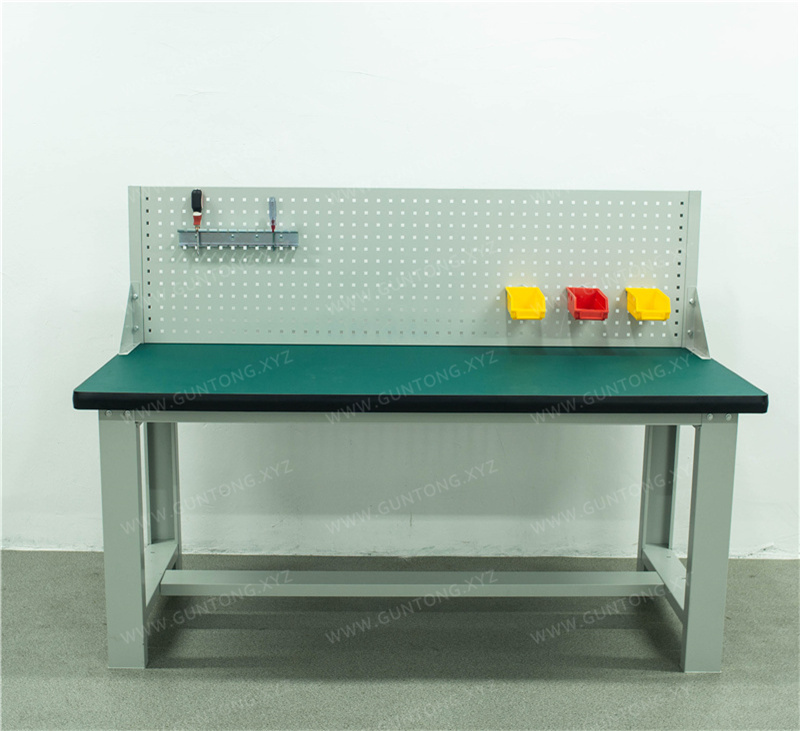

โต๊ะทำงานคอมโพสิตแบบแผ่นแขวนเดี่ยว (พร้อมคานดึง)
โต๊ะทำงานคอมโพสิตแบบแผ่นแขวนเดี่ยวที่ผลิตโดย Guang Er Mei Precision Parts ใช้ท็อปโต๊ะคอมโพสิตหนา 50 มม. (แผ่นกันสึกสีเขียว 2 มม. + แผ่น MDF ความหนาแน่นสูง 48 มม. + ขอบ PVC) โครงสร้างเฟรมรูปตัว C ขนาด 100×50 มม. รับน้ำหนักทั้งโต๊ะได้ถึง 1000 กก. มาพร้อมแผ่นแขวนรูสี่เหลี่ยม 500 มม. (Φ10×10 มม. รับน้ำหนักต่อรู 10 กก.) และคานดึงด้านล่าง พ่นสีฝุ่นไฟฟ้าสถิตสีเทาอ่อน (อบแข็งที่อุณหภูมิสูง 250°C) เหมาะสำหรับสภาพแวดล้อมโรงงาน 6S ในอุตสาหกรรมอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ และซ่อมแซมแม่พิมพ์
จุดเด่นของสินค้า
- ท็อปโต๊ะคอมโพสิตหนา 50 มม.｜แผ่นกันสึก + แผ่น MDF ความหนาแน่นสูง + ขอบ PVC ทนแรงกระแทกและคราบน้ำมัน
- เฟรมหลักตัว C ขนาด 100×50 มม.｜แผ่นรีดเย็น 1.5 มม. + ล้างกรดฟอสเฟต + พ่นสีอุณหภูมิสูง 250°C
- แผ่นแขวนรูสี่เหลี่ยม 500 มม.｜ระยะรูมาตรฐาน Φ10×10 มม. รับน้ำหนักต่อรู 10 กก. รองรับการจัดการเครื่องมือแบบมองเห็นได้
- คานดึงด้านล่างมาตรฐาน｜เพิ่มความมั่นคงของโครงสร้าง ใช้เป็นจุดแขวนสายไฟ/ชิ้นส่วนขนาดเล็กชั่วคราวได้
- โครงสร้างประกอบเร็วด้วยสลัก｜ไม่ต้องเชื่อม เคลื่อนย้ายง่าย ปรับเปลี่ยนสายการผลิตได้อย่างยืดหยุ่น
ข้อมูลจำเพาะ
- ขนาดมาตรฐาน (ยาว×กว้าง×สูง+ความสูงแผ่นแขวน)
- 1500×750×800+500 มม. / 1800×750×800+500 มม. / 2100×750×800+500 มม.
- โครงสร้างท็อปโต๊ะ
- แผ่นกันสึกสีเขียว 2 มม. + แผ่น MDF ความหนาแน่นสูง 48 มม. + ขอบ PVC สีดำอัดรีดด้วยเครื่อง ความหนารวม 50 มม.
- วัสดุและกระบวนการผลิตเฟรม
- แผ่นเหล็กรีดเย็น 1.5 มม. หน้าตัดรูปตัว C ขนาด 100×50 มม. ล้างกรดฟอสเฟต + พ่นสีฝุ่นไฟฟ้าสถิต (อบแข็งที่อุณหภูมิสูง 250°C)
- สเปคแผ่นแขวน
- แผ่นแขวนรูสี่เหลี่ยมสูง 500 มม. ระยะรู 10×10 มม. ความหนาแผ่น 1.0 มม. สามารถเลือกแผ่นแขวนแบบบานเกล็ดได้
- การกำหนดค่าคานดึง
- คานดึงแนวนอนเดี่ยวด้านล่างโต๊ะ เพิ่มความต้านทานแรงบิดและขยายฟังก์ชันเสริม
- ความสามารถในการรับน้ำหนัก
- ท็อปโต๊ะรับน้ำหนักสถิต ≥1000 กก. ทั้งโต๊ะรับน้ำหนักพิกัด ≥1000 กก.
- มาตรฐานสี
- สีเทาอ่อน (RAL 7035) สามารถสั่งทำสี RAL อื่นได้
- บรรจุภัณฑ์และการติดตั้ง
- บรรจุกล่องกระดาษ โครงสร้างถอดประกอบด้วยสลัก รองรับการประกอบหน้างานอย่างง่ายดาย
โต๊ะทำงานคอมโพสิตแบบแผ่นแขวนเดี่ยว (พร้อมคานดึง) — แพลตฟอร์มรองรับหลักสำหรับสถานีทำงานแบบโมดูลาร์
โต๊ะทำงานคอมโพสิตแบบแผ่นแขวนเดี่ยวที่ผลิตโดย Guang'ermei Precision Components ออกแบบมาเฉพาะสำหรับสถานีทำงานแนวหน้าในอุตสาหกรรมการผลิต ตอบโจทย์ทั้งการรองรับน้ำหนักสูง การจัดการเครื่องมือแบบมองเห็นได้ และการประกอบอย่างรวดเร็ว ผลิตภัณฑ์ใช้โครงสร้างมาตรฐานร่วมกับการผสมผสานแบบปรับแต่งได้ตามต้องการ นิยมใช้อย่างแพร่หลายในสายการประกอบอิเล็กทรอนิกส์ สถานีตรวจสอบชิ้นส่วนยานยนต์ พื้นที่ซ่อมแซมแม่พิมพ์ฮาร์ดแวร์ และโรงงานฝึกอบรมในสถาบันอาชีวศึกษา
ข้อได้เปรียบด้านโครงสร้างหลัก
- ระบบท็อปโต๊ะคอมโพสิต: ความหนารวม 50 มม. ประกอบด้วยแผ่นฟิล์ม PVC สีเขียวทนการสึกหรอหนา 2 มม. (ทนน้ำมัน ทนรอยขีดข่วน) ฐานแผ่นความหนาแน่นสูง 48 มม. และขอบปิดด้วยแถบ PVC สีดำอัดด้วยเครื่อง ผิวหน้าเรียบสม่ำเสมอ ไม่เสียรูปเมื่อใช้งานระยะยาว รองรับน้ำหนักสถิตบนท็อปโต๊ะ ≥1000 กก.
- โครงหลักทรง C: หน้าตัด 100×50 มม. ขึ้นรูปจากการพับแผ่นเหล็ก cán เย็นหนา 1.5 มม. ผ่านกระบวนการล้างกรด ฟอสเฟต และพ่นสีผงไฟฟ้าสถิต อบแข็งที่อุณหภูมิสูง 250℃ โครงสร้างมีความแข็งแกร่งสูง ระดับการป้องกันการกัดกร่อนสูง
- ระบบแผ่นแขวนอเนกประสงค์: มาพร้อมแผ่นแขวนรูสี่เหลี่ยมสูง 500 มม. หนึ่งแผ่น (ระยะรู 10×10 มม. ความหนาแผ่น 1.0 มม.) รูเดียวรองรับน้ำหนัก 10 กก. รองรับการติดตั้งอุปกรณ์เสริมอย่างยืดหยุ่น เช่น ตะขอ ชั้นวางเครื่องมือ ตัวจับสายไฟ หรือเลือกเพิ่มแผ่นแขวนแบบบานเกล็ดเพื่อเพิ่มการระบายอากาศและความโปร่งใสทางสายตา
- การกำหนดค่าคานดึงที่ใช้งานได้จริง: ด้านล่างตัวโต๊ะมีคานดึงแนวนอนในตัว ช่วยเพิ่มความต้านทานการบิดของโครงสร้างโดยรวม พร้อมให้จุดรองรับเสริมสำหรับการจัดเก็บสายไฟและการแขวนอุปกรณ์จับยึดขนาดเล็ก
- วิธีการประกอบที่สะดวก: โครงสร้างถอดประกอบด้วยการเชื่อมต่อด้วยสลักเกลียวทั้งหมด บรรจุในกล่องกระดาษจากโรงงาน สามารถประกอบได้อย่างรวดเร็วหน้างานโดยไม่ต้องเชื่อมหรือใช้อุปกรณ์ขนาดใหญ่ เหมาะกับการย้ายสายการผลิตและการปรับปรุงสถานีทำงาน
ข้อมูลจำเพาะและตัวเลือกการปรับแต่ง
| ขนาดรุ่น (ยาว×กว้าง×สูง+ความสูงแผ่นแขวน) | การรองรับน้ำหนักท็อปโต๊ะ | การรองรับน้ำหนักรวมทั้งโต๊ะ | น้ำหนักรวมบรรจุภัณฑ์ (ประมาณ) | วิธีการจัดส่ง |
|---|---|---|---|---|
| 1500×750×800+500 มม. | ≥1000 กก. | ≥1000 กก. | 70.1 กก. | มีสินค้าพร้อมส่ง |
| 1800×750×800+500 มม. | ≥1000 กก. | ≥1000 กก. | 78.6 กก. | มีสินค้าพร้อมส่ง |
| 2100×750×800+500 mm | ≥1000 kg | ≥1000 kg | 88.6 kg | มีสินค้าพร้อมส่ง |
รองรับการสั่งทำตามแบบเฉพาะสำหรับขนาดและสีอื่นๆ (เช่น การปรับแต่งตามระบบสี RAL) ประเภทแผ่นแขวน (รูสี่เหลี่ยม/บานเกล็ด/ตาข่าย) ชั้นวางเพิ่มเติมหรือโมดูลลิ้นชัก วิศวกรจะจัดทำภาพเลย์เอาต์สามมิติและรายการอุปกรณ์ประกอบภายใน 1 วันทำการ
