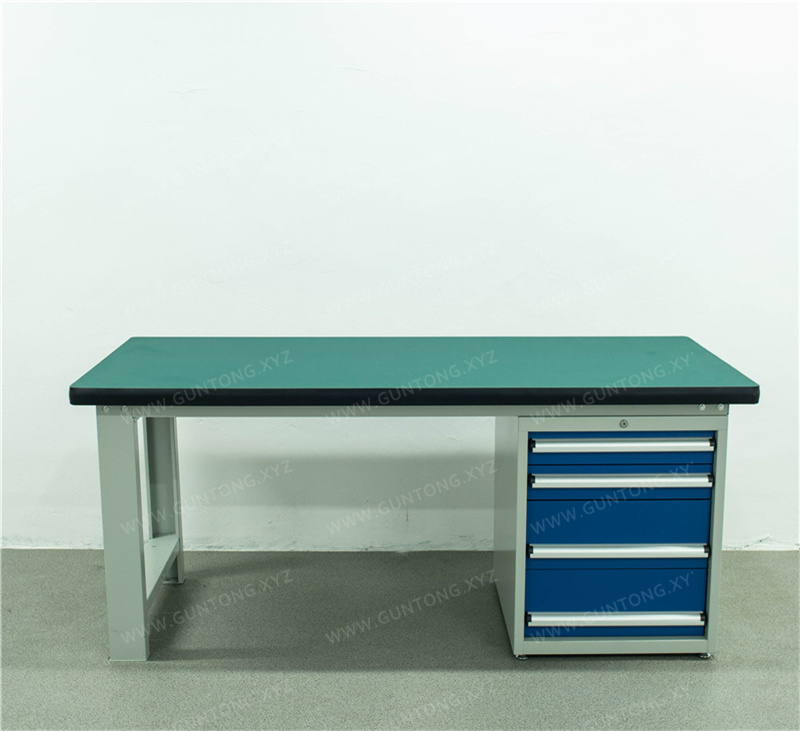

โต๊ะทำงานประกอบตู้ลิ้นชัก 4 ชั้นแบบไม่มีแผ่นแขวน
โต๊ะทำงานประกอบตู้ลิ้นชัก 4 ชั้นแบบไม่มีแผ่นแขวนที่พัฒนาขึ้นเองโดย Guang'ermei Precision Parts ใช้โครงสร้างแบบแยกส่วนและพื้นโต๊ะคอมโพสิตที่รับน้ำหนักได้สูง เหมาะสำหรับสถานการณ์ในโรงงานที่ต้องการการใช้พื้นที่และการจัดเก็บเครื่องมืออย่างมีประสิทธิภาพ เช่น การประกอบชิ้นส่วนอิเล็กทรอนิกส์ การประกอบชิ้นส่วนยานยนต์ และการซ่อมแซมแม่พิมพ์ฮาร์ดแวร์
จุดเด่นของสินค้า
- โครงสร้างแบบไร้แผ่นแขวน ช่วยลดความเสี่ยงการเสียรูปของคานยื่น และเพิ่มความเสถียรในการใช้งานระยะยาว
- ท็อปโต๊ะคอมโพสิตหนา 50 มม. ให้ความแข็งแรงและฟังก์ชันการใช้งานครบครัน ตอบโจทย์การจัดการแบบ 6S Visual Management
- ลิ้นชัก 4 ชั้นที่มีการจัดวางแตกต่างกัน รองรับการจัดเก็บเครื่องมือขนาดใหญ่-เล็ก เครื่องมือวัด และอะไหล่ขนาดเล็กอย่างเป็นหมวดหมู่
- วัสดุเหล็กกล้ารีดเย็นทั้งชุด พร้อมกระบวนการพ่นสีอบความร้อนสูง เหมาะสำหรับสภาพแวดล้อมในโรงงานอิเล็กทรอนิกส์ อะไหล่ยานยนต์ และฮาร์ดแวร์
ข้อมูลจำเพาะ
- ขนาดมาตรฐาน (ยาว×กว้าง×สูง)
- 1500×750×800 มม. / 1800×750×800 มม. / 2100×750×800 มม.
- โครงสร้างพื้นโต๊ะ
- แผ่นพลาสติกทนการสึกสีเขียว 2 มม. + แผ่นความหนาแน่นสูง 48 มม. + ขอบ PVC ความหนารวม 50 มม.
- วัสดุโครง
- แผ่นเหล็กกล้ารีดเย็น 1.5 มม. หน้าตัดรูปตัว C 100×50 มม.
- การกำหนดค่าลิ้นชัก
- ลิ้นชัก 4 ตัว (สูง 2×100 มม. + สูง 2×200 มม.) พื้นที่ภายใน 460×460 มม. รับน้ำหนักต่อลิ้นชัก 80 กก.
- ขนาดตู้
- 566×600×700 มม. (กว้าง×ลึก×สูง) ตัวตู้แผ่นเหล็กรีดเย็น 1.0 มม.
- การบำบัดพื้นผิว
- การล้างกรดและฟอสเฟต + การพ่นสีผงไฟฟ้าสถิต อบที่อุณหภูมิสูง 250℃ สีเทาขาวมาตรฐาน
- ความสามารถในการรับน้ำหนัก
- พื้นโต๊ะรับน้ำหนักสถิต 1000 กก. โต๊ะทั้งตัวรับน้ำหนักตามพิกัด 1000 กก.
- วิธีการติดตั้ง
- โครงสร้างแบบแยกส่วนด้วยการเชื่อมต่อสลัก รองรับการประกอบอย่างรวดเร็วและการปรับตำแหน่งหน้างาน
โครงสร้างมั่นคง · จัดเก็บได้มีประสิทธิภาพ · ติดตั้งสะดวก
โต๊ะทำงานประกอบตู้ลิ้นชัก 4 ชั้นแบบไม่มีแผ่นแขวนรุ่นนี้ออกแบบมาเพื่อสถานีงานการผลิตสมัยใหม่โดยเฉพาะ โดยละทิ้งโครงสร้างแผ่นแขวนแบบดั้งเดิม ใช้โครงรูปตัว C เชื่อมต่อโดยตรงระหว่างตู้และท็อปโต๊ะ เพิ่มความแข็งแกร่งโดยรวมและความเสถียรในการใช้งานระยะยาว เครื่องทั้งหมดใช้โครงสร้างแบบถอดประกอบด้วยสลัก สะดวกต่อการขนส่ง การประกอบหน้างาน และการปรับแต่งในภายหลัง
รายละเอียดการกำหนดค่าหลัก
- ท็อปโต๊ะคอมโพสิต：ความหนารวม 50 มม. ประกอบด้วยแผ่นฟิล์มสีเขียวทนการสึกหรอ 2 มม. + แผ่นความหนาแน่นสูง 48 มม. + ขอบ PVC สีดำขึ้นรูปด้วยความร้อน มีคุณสมบัติทนการสึกหรอ ทนน้ำมัน และทนแรงกระแทกได้ดีเยี่ยม รับน้ำหนักสถิตได้ถึง 1,000 กก.
- โครงหลัก：หน้าตัดรูปตัว C ขนาด 100×50 มม. แผ่นเหล็กรีดเย็น 1.5 มม. พับและเชื่อม ผ่านการล้างกรด ฟอสเฟต และพ่นสีผงไฟฟ้าสถิต (อบแข็งที่อุณหภูมิสูง 250°C) สีมาตรฐานเทาขาว ป้องกันการกัดกร่อนและสนิม รองรับสีตามสั่ง
- ระบบลิ้นชัก 4 ชั้น：ประกอบด้วยลิ้นชักสูง 100 มม. 2 ตัว + ลิ้นชักสูง 200 มม. 2 ตัว ขนาดภายใน 460×460 มม. พร้อมรางเดี่ยวแบบปั๊ม รับน้ำหนักต่อลิ้นชัก 80 กก. แผงหน้าลิ้นชักทำจากแผ่นรีดเย็น 1.5 มม. มาพร้อมมือจับอลูมิเนียมอัลลอยด์และช่องใส่ป้ายชื่อ
- ตู้ตั้งพื้น：ขนาด 566×600×700 มม. (กว้าง×ลึก×สูง) โครงสร้างตัวตู้จากแผ่นรีดเย็น 1.0 มม. รับน้ำหนักร่วมกับโต๊ะทำงานแบบบูรณาการ น้ำหนักพิกัดทั้งโต๊ะ 1,000 กก.
- ขนาดและบรรจุภัณฑ์：มีขนาดมาตรฐาน 1500×750×800 มม., 1800×750×800 มม., 2100×750×800 มม. สามขนาดพร้อมส่ง รองรับการผลิตตามขนาดที่กำหนดเอง บรรจุกล่องกระดาษ รุ่น 1500 มม. น้ำหนักรวม 92.9 กก. รุ่น 1800 มม. 100.2 กก. รุ่น 2100 มม. 109 กก.
