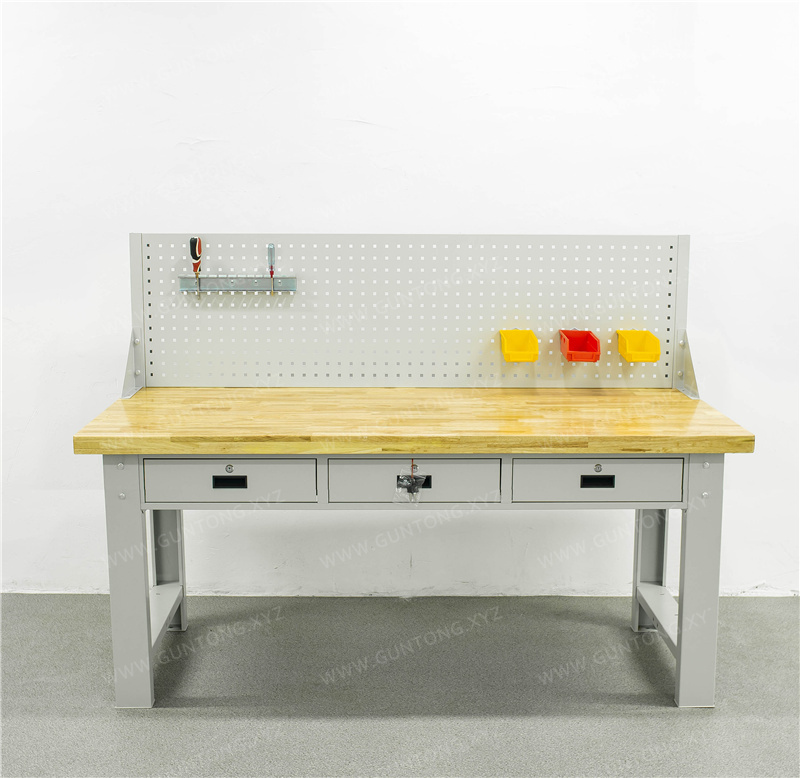

โต๊ะทำงานไม้บีชแบบแผ่นแขวนเดี่ยว 3 ลิ้นชัก
โต๊ะทำงานท็อปไม้บีชรุ่นสั่งทำพิเศษโดย Guang'ermei Precision Parts ใช้ท็อปไม้บีชต่อแบบฟิงเกอร์จอยท์ (หนา 50 มม.) โครงสร้างเหล็กกล้ารีดเย็นรูปตัว C และดีไซน์แผ่นแขวนแบบโมดูลาร์เดี่ยว รองรับ 3 ขนาดมาตรฐานมีสินค้าในสต็อก ผสมผสานความสามารถในการรับน้ำหนักสูง ความมั่นคงแข็งแรง และความเข้ากันได้กับการจัดการหน้างานแบบ 6S
จุดเด่นของสินค้า
- ท็อปโต๊ะไม้บีชจ๊อยท์หนา 50 มม. รับน้ำหนักสถิตได้ 1,000 กก.
- โครงเหล็กกล้ารีดเย็นรูปตัว C รับน้ำหนักทั้งโต๊ะได้ 1,000 กก. โครงสร้างมั่นคงและทนทาน
- ลิ้นชัก 3 ชั้นสำหรับจัดเก็บแยกประเภท รับน้ำหนักลิ้นชักละ 80 กก. เหมาะสำหรับการจัดการเครื่องมือและวัสดุอย่างเป็นระบบ
- แผ่นแขวนรูสี่เหลี่ยมมาตรฐานสูง 500 มม. รองรับการแขวนเครื่องมือแบบมองเห็นได้ชัดเจนและปรับตำแหน่งได้อย่างรวดเร็ว
ข้อมูลจำเพาะ
- ขนาดมาตรฐาน (ยาว×กว้าง×สูง)
- 1500×750×800+500 มม.｜1800×750×800+500 มม.｜2100×750×800+500 มม.
- ท็อปโต๊ะ
- แผ่นไม้บีชต่อแบบฟิงเกอร์จอยท์ ความหนารวม 50 มม. ผิวขัดทราย รับน้ำหนัก 1000 กก.
- โครงสร้าง
- โครงสร้างรูปตัว C หน้าตัด 100×50 มม. แผ่นเหล็กรีดเย็นหนา 1.5 มม. พ่นสีฝุ่นไฟฟ้าสถิตหลังล้างกรดและฟอสเฟต
- ลิ้นชัก
- ลิ้นชักแนวนอน 3 ตัว สูง 115 มม. ความลึกภายใน 320/420/520 มม.×กว้าง 430 มม. รางเดี่ยวรับน้ำหนัก 80 กก.
- แผ่นแขวน
- แผ่นแขวนรูสี่เหลี่ยมสูง 500 มม. 1 แผ่น (ระยะรู 10×10 มม.) หนา 1.0 มม. แต่ละรูรับน้ำหนัก 10 กก.
- สี
- สีเทาอ่อนมาตรฐาน (RAL 7035) รองรับสั่งทำสีตามตาราง RAL
- รูปแบบโครงสร้าง
- แบบถอดประกอบเชื่อมต่อด้วยสลัก บรรจุกล่องกระดาษ รองรับคำแนะนำการติดตั้งหน้างาน
โซลูชันสถานีทำงานไม้บีชที่ออกแบบมาเพื่อสภาพแวดล้อมการผลิตโดยเฉพาะ
โต๊ะทำงานไม้บีชแบบแผ่นแขวนเดี่ยว 3 ลิ้นชัก จาก Guang'ermei Precision Components ออกแบบมาสำหรับงานประกอบอิเล็กทรอนิกส์ ตรวจสอบชิ้นส่วนยานยนต์ ซ่อมแซมและประกอบแม่พิมพ์ฮาร์ดแวร์ และการฝึกอบรมในโรงเรียน ผสมผสานฟังก์ชันการใช้งานของท็อปไม้จริงกับความน่าเชื่อถือของโครงสร้างระดับอุตสาหกรรม ผลิตตามมาตรฐานกระบวนการ ISO 9001 ท็อปโต๊ะผ่านการเสริมความแข็งแรงด้วยข้อต่อฟันปลาและการป้องกันความชื้น โครงสร้างใช้แผ่นเหล็กรีดเย็นหนา 1.5 มม. พับขึ้นรูป รับประกันไม่เสียรูปและไม่หลวมเมื่อใช้งานในระยะยาว
ลักษณะโครงสร้างหลัก
- ท็อปโต๊ะไม้บีชความแข็งแรงสูง：ความหนารวม 50 มม. ทำจากแผ่นไม้บีชหลายชั้นอัดด้วยข้อต่อฟันปลาอย่างแม่นยำ รับน้ำหนักสถิตได้ถึง 1000 กก. ทนต่อแรงกระแทกและรอยขีดข่วน เหมาะสำหรับงานเครื่องจักรกลเบาและงานประกอบที่ต้องการความแม่นยำ
- โครงรับน้ำหนักรูปตัว C：หน้าตัด 100×50 มม. เสาและคานเชื่อมต่อกันด้วยสลักเกลียว รับน้ำหนักได้ 1000 กก. ด้านล่างมีตำแหน่งติดตั้งแผ่นรองปรับระดับ
- ระบบจัดเก็บ 3 ลิ้นชัก：จัดวางลิ้นชัก 3 ตัวในแนวนอน (สูง 115 มม.) ความลึกภายในแบ่งเป็น 3 ระดับ 320/420/520 มม. มาพร้อมรางเดี่ยวแบบปั๊มมาตรฐาน รับน้ำหนักได้ 80 กก. ต่อลิ้นชัก เลื่อนลื่นและล็อกได้อย่างมั่นคง
- ระบบแผ่นแขวนมาตรฐาน：มาพร้อมแผ่นแขวนรูสี่เหลี่ยมสูง 500 มม. 1 แผ่น (ระยะห่างรู 10×10 มม.) รับน้ำหนักได้ 10 กก. ต่อรู รองรับการแขวนเครื่องมือ เครื่องวัด ที่จับสายไฟแบบโมดูลาร์ และสามารถเลือกอัปเกรดเป็นแผ่นแขวนแบบบานเกล็ดได้
- การจัดส่งและการติดตั้งที่ยืดหยุ่น：ใช้โครงสร้างสลักเกลียวแบบถอดประกอบได้ บรรจุในกล่องกระดาษ รองรับการตรวจสอบจากโรงงานและการติดตามการจัดส่ง มีบริการแนะนำการติดตั้งหน้างาน รองรับมาตรฐานการจัดการภาพ 6S ในโรงงาน
ตารางข้อมูลจำเพาะ
| รายการ | รายละเอียดพารามิเตอร์ |
|---|---|
| ขนาดมาตรฐาน (ย×ก×ส) | 1500×750×800+500 มม. / 1800×750×800+500 มม. / 2100×750×800+500 มม. (รวมความสูงแผ่นแขวน) |
| วัสดุและความหนาของท็อปโต๊ะ | แผ่นไม้บีชจริงต่อข้อฟันปลา ความหนารวม 50 มม. ผิวขัดทราย |
| วัสดุโครงสร้าง | แผ่นเหล็กรีดเย็น 1.5 มม. โครงสร้างพับรูปตัว C ล้างกรดฟอสเฟต+พ่นสีไฟฟ้าสถิต (สีเทาขาว บ่มที่อุณหภูมิสูง 250℃) |
| การกำหนดค่าลิ้นชัก | ลิ้นชักแนวนอน 3 ตัว ความลึกภายในแบ่งระดับ (320/420/520 มม.×กว้าง 430 มม.) รางเดี่ยวรับน้ำหนัก 80 กก./ลิ้นชัก |
| ข้อมูลจำเพาะแผ่นแขวน | แผ่นแขวนรูสี่เหลี่ยมสูง 500 มม. 1 แผ่น (รูกลม Φ10 มม. ระยะห่าง 10×10 มม.) วัสดุแผ่นเปลือย 1.0 มม. |
| บรรจุภัณฑ์และน้ำหนักรวม | รุ่น 1500 มม. ประมาณ 87 กก.｜รุ่น 1800 มม. ประมาณ 98.7 กก.｜รุ่น 2100 มม. ประมาณ 109.7 กก. |
ซีรีส์นี้รองรับการปรับแต่งขนาดที่ไม่ใช่มาตรฐาน การเพิ่มความหนาของท็อปโต๊ะ การเปลี่ยนประเภทแผ่นแขวน การเลือกสี (สามารถเลือกจากชาร์ตสี RAL) และการขยายฟังก์ชัน (เช่น การฝังแท่นจับ งานบูรณาการแหล่งจ่ายไฟ ขั้วต่อกราวด์ ฯลฯ) ยินดีต้อนรับการจัดแปลนผังโรงงานและความต้องการใช้งาน เพื่อรับโซลูชันการออกแบบสามมิติเฉพาะสำหรับคุณ
