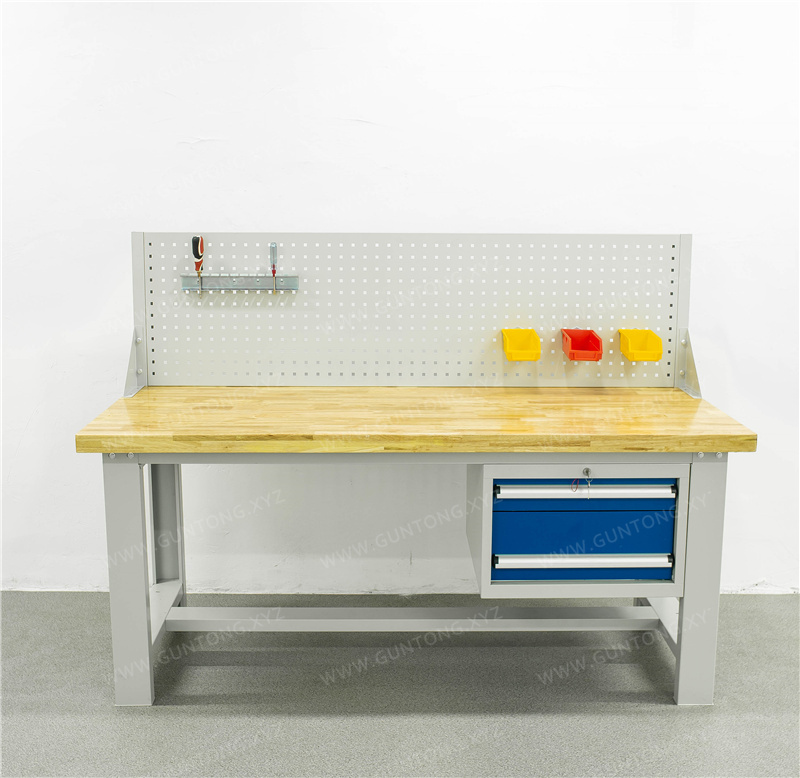

โต๊ะทำงานไม้บีชพร้อมแผงแขวนเดี่ยว 2 ลิ้นชัก และคานดึงล่าง
โต๊ะทำงานท็อปไม้บีชที่พัฒนาโดย Guang Er Mei Precision Parts ใช้ท็อปไม้บีชต่อฟันเฟือง (หนา 50 มม.) โครงสร้างเหล็กกล้ารีดเย็นรูปตัว C ผสานแผงแขวนเดี่ยว ลิ้นชักคู่ และคานดึงล่าง รองรับน้ำหนักสูง มีความเสถียร และขยายโมดูลได้ เหมาะสำหรับงานประกอบอิเล็กทรอนิกส์ ตรวจสอบชิ้นส่วนยานยนต์ และปรับแต่งแม่พิมพ์ ที่ต้องการความแม่นยำของพื้นผิวและประสิทธิภาพการหยิบใช้เครื่องมือ
จุดเด่นของสินค้า
- ท็อปไม้บีชต่อฟันเฟือง หนา 50 มม. รองรับน้ำหนัก 1,000 กก. ความเรียบระดับงานเครื่องจักรกล
- โครงเหล็กกล้ารีดเย็นรูปตัว C + 2 ลิ้นชัก + คานดึงล่าง เสริมโครงสร้างสามชั้น ป้องกันการสั่นและผิดรูปของท็อป
- แผงแขวนรูสี่เหลี่ยม + ช่องใส่ป้าย + มือจับอะลูมิเนียมอัลลอย สอดคล้องมาตรฐานการจัดการ 6S
- ออกแบบโมดูลาร์ รองรับการจัด 조합ประเภทแผงแขวน จำนวนลิ้นชัก วัสดุและสีท็อปอย่างยืดหยุ่น
ข้อมูลจำเพาะ
- วัสดุและความหนาของท็อป
- โครงสร้างไม้บีชต่อฟันเฟืองนำเข้า หนา 50 มม.
- วัสดุโครงและน้ำหนักที่รองรับ
- โครงรูปตัว C จากแผ่นเหล็กรีดเย็น 1.5 มม. รองรับน้ำหนักสถิตทั้งเครื่อง 1,000 กก.
- การกำหนดค่าลิ้นชัก
- 2 ลิ้นชัก (สูง 100 มม.+200 มม.) พื้นที่ภายใน 460×460 มม. รองรับน้ำหนักต่อลิ้นชัก 80 กก.
- ขนาดแผงแขวน
- แผงแขวนรูสี่เหลี่ยมสูง 500 มม. (ระยะรู 10×10 มม.) รองรับน้ำหนักต่อรู 10 กก. เลือกแผงแขวนบานเกล็ดได้
- โครงสร้างคานดึง
- คานดึงแนวนอนด้านล่างโต๊ะ 1 เส้น เพิ่มความแข็งแกร่งต้านแรงบิด
- การบำบัดพื้นผิว
- ล้างกรดและฟอสเฟต + พ่นผงสีไฟฟ้าสถิต อบแข็งที่อุณหภูมิสูง 250°C
- สีมาตรฐาน
- เทาขาว (กำหนดสี RAL อื่นได้)
- รูปแบบบรรจุภัณฑ์
- บรรจุกล่องแยกชิ้น พร้อมตัวยึดทั้งหมดและคู่มือการติดตั้ง
ระบบสถานีทำงานไม้บีชที่ออกแบบมาสำหรับงานที่ต้องการความแม่นยำสูง
โต๊ะทำงานไม้บีชพร้อมแผงแขวนเดี่ยว 2 ลิ้นชัก และคานดึงล่าง จาก Guang'ermei ผสมผสานข้อดีของท็อปไม้จริงกับความน่าเชื่อถือของโครงสร้างเหล็กระดับอุตสาหกรรม เป็นโซลูชันมาตรฐาน+ปรับแต่งได้สำหรับการอัปเกรดหน้างานในอุตสาหกรรมการผลิต ผลิตภัณฑ์ปฏิบัติตามมาตรฐานการจัดการ 6S ในโรงงานอย่างเคร่งครัด รองรับการจัดเก็บเครื่องมือแบบมองเห็นบนแผงแขวน การจัดเก็บแยกชั้นในลิ้นชัก การกันลื่นด้วยคานดึง และความต้องการงานแปรรูปหนักบนท็อปโต๊ะ
ลักษณะโครงสร้างหลัก
- ท็อปไม้บีชความแข็งแรงสูง：ความหนารวม 50 มม. กระบวนการต่อฟันปลาไม้บีชหลายแผ่น ความเรียบผิว ≤0.3 มม./ม. รับน้ำหนักสถิตได้ถึง 1000 กก. ทนแรงกระแทกและทนรอยขีดข่วน เหมาะกับกระบวนการเจาะ ไส่ หมุดย้ำ และตรวจสอบ
- โครงหลักรูปตัว C：หน้าตัด 100×50 มม. ขึ้นรูปจากการพับแผ่นเหล็กรีดเย็นหนา 1.5 มม. รับน้ำหนักรวม 1000 กก. โครงสร้างถอดประกอบแบบสลักเกลียว สะดวกต่อการขนส่งและการจัดหน้างานใหม่
- ระบบลิ้นชักสองฟังก์ชัน：ประกอบด้วยลิ้นชักสูง 100 มม. 1 ตัว + สูง 200 มม. 1 ตัว ช่องภายใน 460×460 มม. มาพร้อมรางเดี่ยวปั๊มขึ้นรูปมาตรฐาน รับน้ำหนักต่อลิ้นชัก 80 กก. แผงหน้าใช้แผ่นเหล็กรีดเย็นหนา 1.5 มม. + ที่จับอลูมิเนียมอัลลอยด์ + ช่องใส่ป้าย
- ระบบแผงแขวนที่ขยายได้：มาพร้อมแผงแขวนรูสี่เหลี่ยมสูง 500 มม. (ระยะรู 10×10 มม. รับน้ำหนักต่อรู 10 กก.) รองรับเปลี่ยนเป็นแผงแขวนบานเกล็ดหรือชุดตะขอปรับแต่งได้ ช่วยให้หยิบใช้เครื่องมือได้ทันที
- โครงสร้างคานดึงล่าง：ด้านล่างตัวโต๊ะมีคานดึงแนวนอน 1 เส้น เพิ่มความแข็งแกร่งโดยรวม ป้องกันการเสียรูปด้านข้างของท็อปโต๊ะ และเพิ่มความเสถียรในการวางชิ้นงานขนาดใหญ่
ข้อมูลจำเพาะพื้นฐานและการกำหนดค่า
| รายการ | รายละเอียดพารามิเตอร์ |
|---|---|
| ขนาดมาตรฐาน (ยาว×กว้าง×สูง+สูงแผงแขวน) | 1500×750×800+500 มม.｜1800×750×800+500 มม.｜2100×750×800+500 มม. (มีสินค้าพร้อมส่ง) |
| ขนาดตู้ | 566×600×380 มม. (กว้าง×ลึก×สูง) ตัวหลักแผ่นเหล็กรีดเย็นหนา 1.0 มม. แผงหน้าลิ้นชักหนา 1.5 มม. |
| การตกแต่งผิว | ล้างกรดและฟอสเฟต + พ่นสีผงไฟฟ้าสถิต บ่มที่อุณหภูมิสูง 250℃ สีมาตรฐานเทาขาว (รองรับสีปรับแต่ง) |
| การบรรจุและการจัดส่ง | บรรจุแยกชิ้นในกล่องกระดาษ รวมอุปกรณ์เชื่อมต่อทั้งหมดและคู่มือการติดตั้ง รองรับการตรวจสอบจากโรงงานและการติดตามขนส่งตลอดกระบวนการ |
สถานการณ์การใช้งาน
ใช้งานอย่างแพร่หลายใน:สถานีประกอบในสายการผลิตอิเล็กทรอนิกส์、สถานีตรวจสอบคุณภาพและซ่อมแซมชิ้นส่วนยานยนต์、พื้นที่ปรับแต่งและซ่อมแซมแม่พิมพ์ฮาร์ดแวร์、โต๊ะฝึกปฏิบัติการช่างฝีมือ/เครื่องจักรกลสำหรับศูนย์ฝึกอบรมของโรงเรียนทั้งยังสามารถปรับแต่งตามแบบแปลนโรงงาน ระดับการรับน้ำหนัก ข้อกำหนด ESD หรือมาตรฐานการระบุ 6S ได้
